ZHL 64x2-4-6-8-10

ГОРИЗОНТАЛЬНАЯ ЛЕНТОЧНАЯ ПИЛА

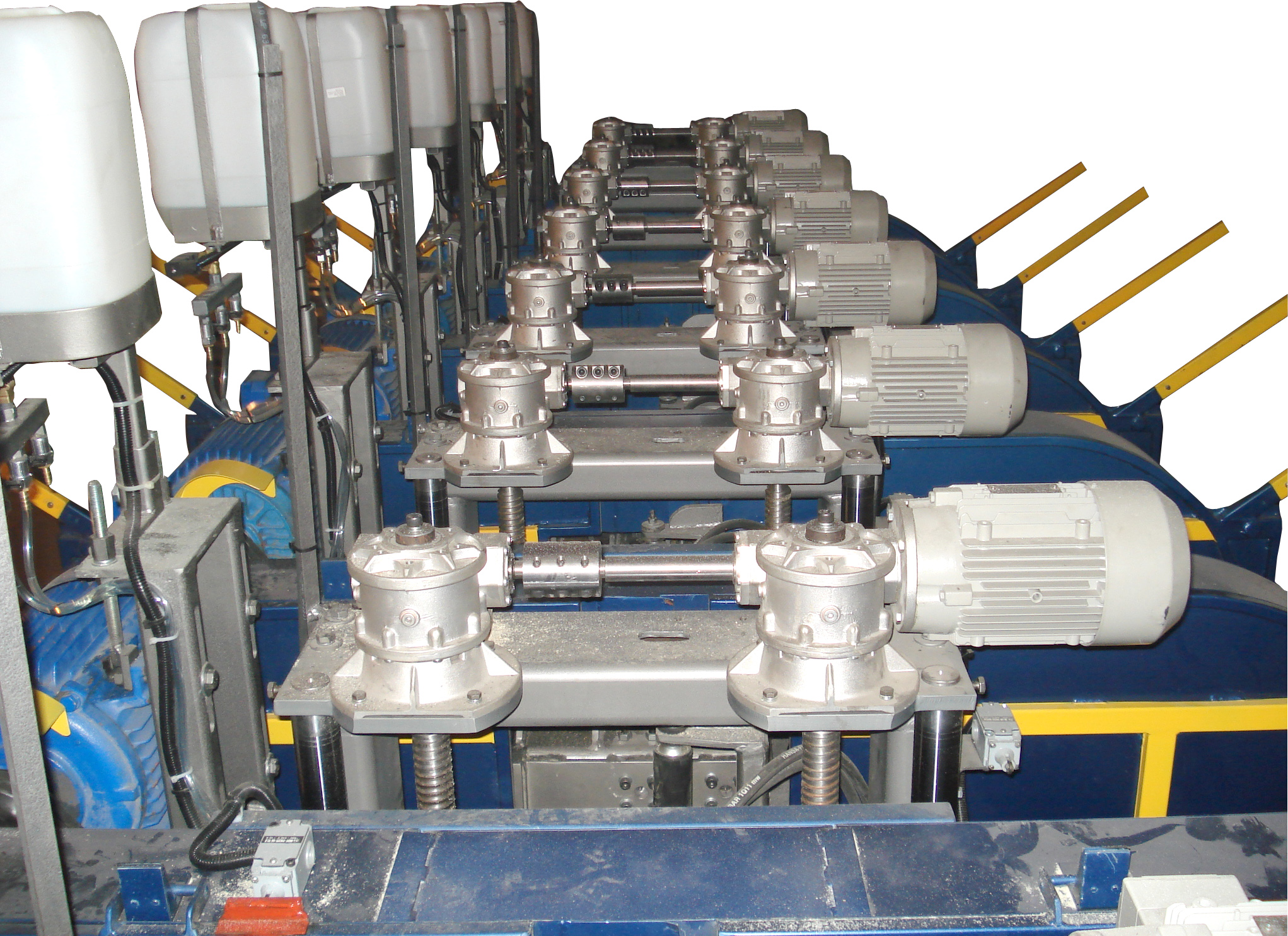

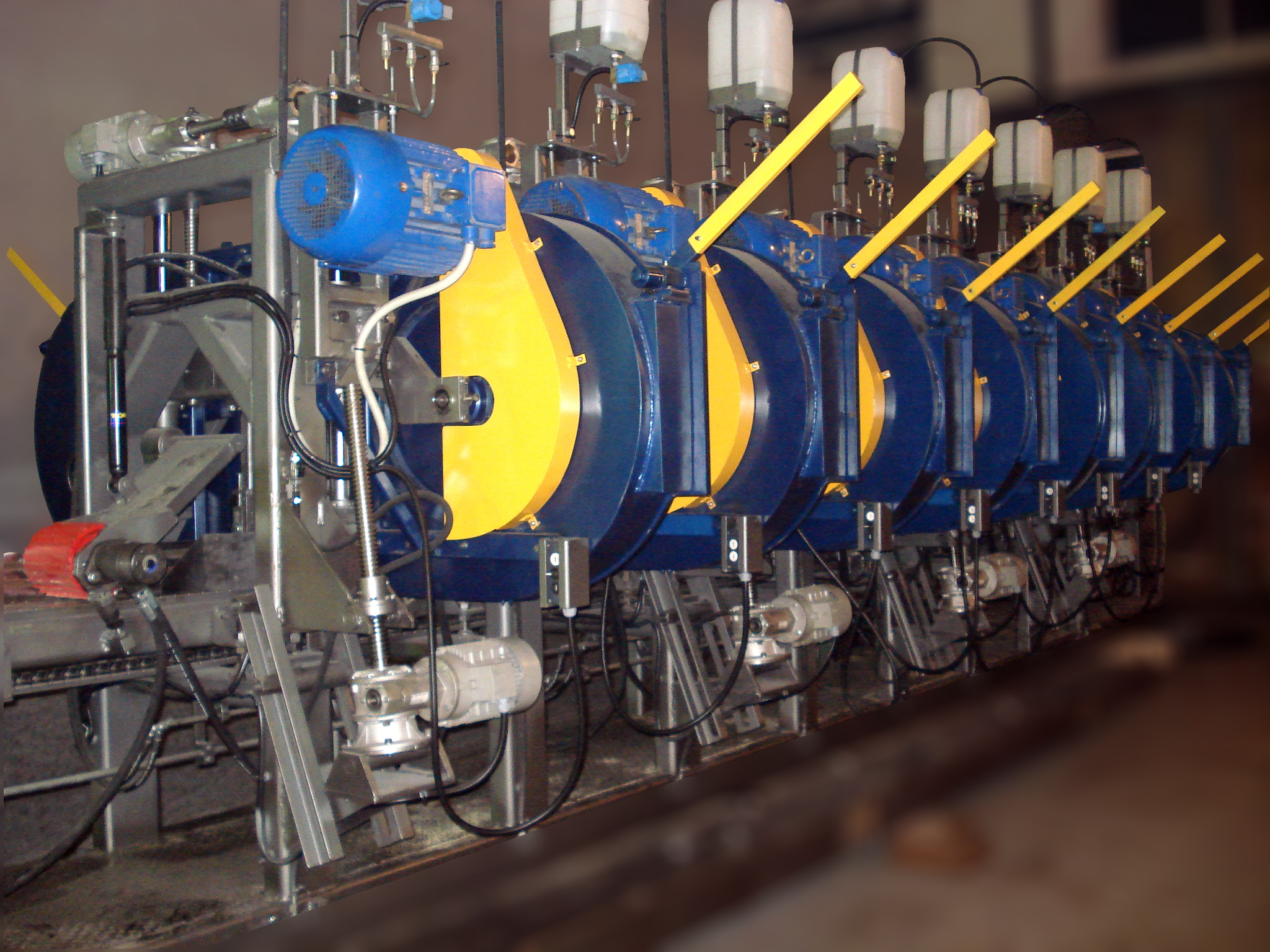

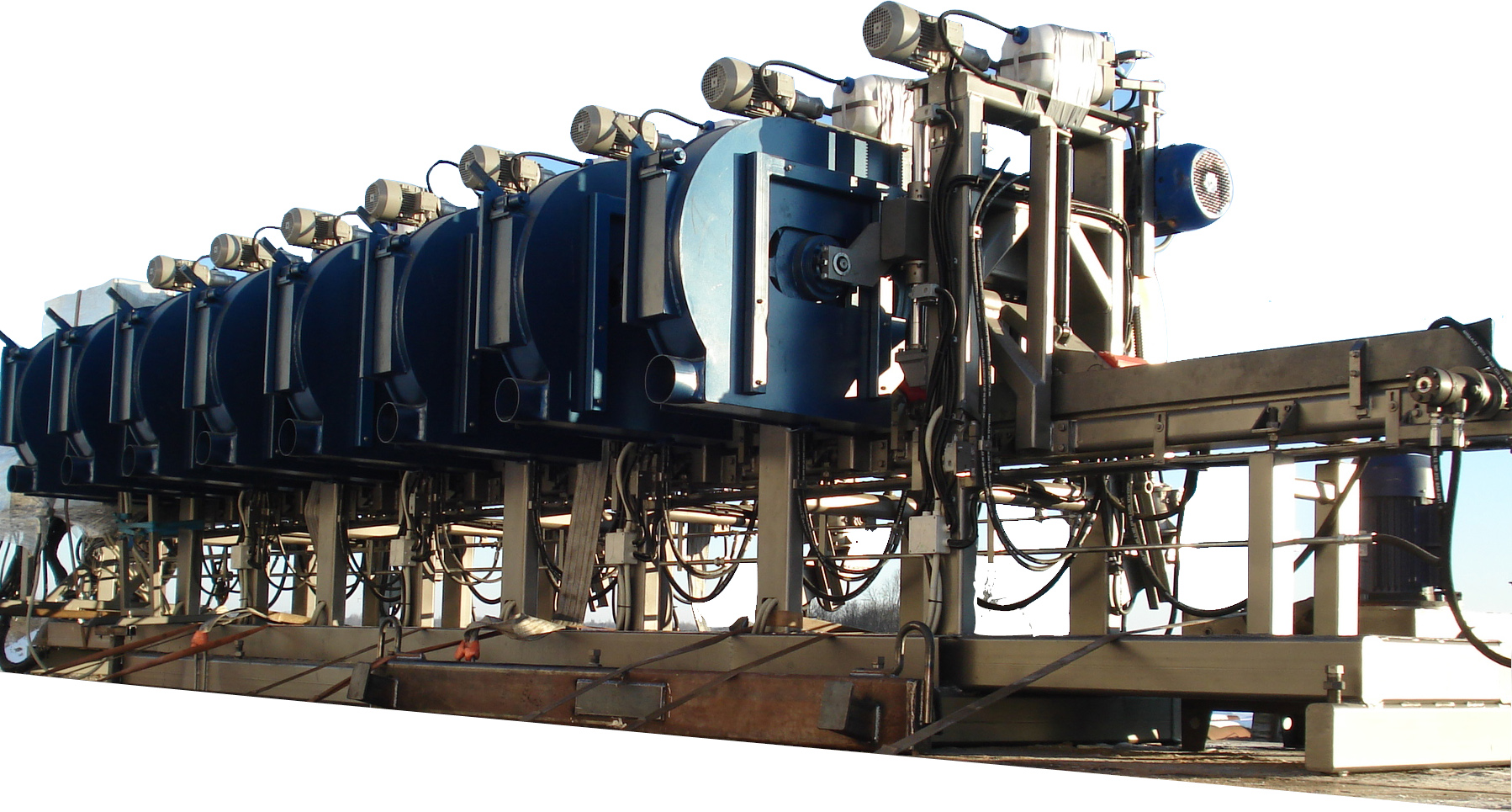

     Многоголовочная горизонтальная ленточная пила предусмотрена для распила 2-х, 3-х и 4-кантового бруса на доски или брусочки любого размера. Для получения тонких досок толщиной 5÷15 мм станок необходимо оборудовать транспортером обратного хода, который подает нераспиленный материал обратно для вторичной обработки. Станок ленточной пилы оборудован системой безопасности в случае разрыва какой-нибудь из пилолент, при разрыве пилоленты тут же останавливается подача материала. Для установки необходимой толщины распиловки каждая пильная головка позиционируется отдельно. Для быстрой установки толщины распиловки может быть использован компьютер. За каждой пильной головкой установлены протягивающие прижимные ролики с приводом от гидромоторов. При распиле бруса, он базируется на металлической транспортерной ленте с приводом от гидромотора. За последней пильной головкой находится механизм сброса нераспиленного материала на транспортер обратного хода. Количество пильных головок у многоголовочных ленточных пил может варьироваться от 2 до 10 пильных головок. По заказу клиента каждая вторая головка может наклоняться, таким образом получая специфические клинообразные обшивочные дощечки. Ширина распиливаемого материала в стандартных вариантах составляет от 50÷150 мм, 50÷200 мм, 50÷300 мм, 50÷420 мм. Высота распиливаемого бруса – 250 мм. Многоголовочные делительные горизонтальные ленточные пилы имеют относительно малую толщину пропила: 2 ÷ 2,2 мм, поэтому в сравнении с дисковыми пилами количество получаемых опилок занчительно меньше, а выход готовой продукции больше.
      Многоголовочные ленточные пилы имеют высокую производительность.
      Например: при распиловке 2-х, 3-х и 4-кантового бруса на доски толщиной 15 мм, шириной 100 мм и длиной 3000 мм, на 6-головочным ленточным станком станке за смену можно распилить 40÷42 м³ дощечек готовой продукции.
      При распиловке 2-х, 3-х и 4-кантового бруса на досоки толщиной 20 мм, шириной 150 мм и длиной 3000 мм, на 8-головочной ленточной пилой за смену можно получить 100÷110 м³ досок. Максимальная длина бруса составляет 6200 мм.

           Технические показатели
Мах. длина распиливаемого материала (мм)      6200
Мах. ширина распиливаемого материала (мм)      420
Мах. высота распиливаемого материала (мм)      250
Мин. ширина распиливаемого материала (мм)      50
Мин. длина распиливаемого материала (мм)      800
Последний пропил (мм)      5
Диаметр пильних шкивов (мм)      800
Ширина ленты (мм)      40
Длина ленты (мм)      5650
Толщина ленты (мм)      1,0 ÷ 1,2
Число режущих лент (шт)      2 ÷ 10
Скорость подачи при пилении (м/мин)      12 ÷ 18
Мощность элекродвигателя одной головки (кВт)      15/18
Нагрузка (%)      ~ 55 ÷ 60
Средная производительность, зависимостьи от толщины расспиваемого материала, считая на одну пилную головку, (м³)      7 ÷ 13
Высота пилорамы (мм)      2450
Ширина пилорамы (мм)      2550
Длина ленточнопилного станка в зависимости от количества головок (мм)      7800 ÷ 14800
Вес ленточнопилного станка в зависимости от количества головок (кг)      2200 ÷ 10500
